EJA118E型隔膜密封式差压变送器可用于测量高低温，高真空，高粘度以及易结晶介质的流量、液位、密度和压力。EJA118E型隔膜密封式差压变送器可用于测量高低温，高真空，高粘度以及易结晶介质的流量、液位、密度和压力， 并将其转换成4~20mA DC的电流信号输出， 具有远程设定和自诊断等功能。EJA-E系列支持BRAIN、HART/HART(1-5V)低功耗和FOUNDATION现场总线或PROFIBUS PA通信协议。
|
概述
EJA-E系列变送器是横河电机新的DPharp系列产品。它于2012年发布，它将工作马EJA-A系列的坚固性和成功与纯种EJX-A系列的性能相结合，为您提供横河电机所期望的产品类型。
EJA118E是带有远程隔膜密封的差压变送器。
EJA118E的功能包括：
±0.2％的正确度
200毫秒响应时间
Exida和TUV SIL2 / SIL3认证
本地参数设置（LPS）
10段信号表征器
主动毛细填充液密度补偿 规格| 测量类型 |
|---|
| 主变量 | 差压（DP） |
|---|
| 二级变量 | 静压（SP） |
|---|
| 参考精度 |
|---|
| 主变量 | DP量程的±0.2％ |
|---|
| 二级变量 | SP Span的±0.5％ |
|---|
| 响应时间 |
|---|
| 主变量 | 200毫秒 |
|---|
| 二级变量 | 500毫秒 |
|---|
| 可调比 |
|---|
| 主变量 | M-Capsule：40：1
H-Capsule：20：1 |
|---|
| 规范一致性 |
|---|
| EJX-A系列 | ±3σ |
|---|
|
| 过程连接类型 | 尺寸 | 延期 | 轮缘 |
|---|
| 高压侧 | 低压侧 |
|---|
 | 冲洗类型 | 冲洗类型 | 3英寸
2英寸
1-½英寸 | N / A | JIS 10K，20K，30K | | ANSI 100＃，300＃，600＃ | | JPI Class 150,300,600 | | DIN PN10 / 16,25 / 40,64 |  | 扩展类型 | 扩展类型 | 4英寸
3英寸 | 2英寸
4英寸
6英寸 | JIS 10K，20K | | ANSI 150＃，300＃ | | JPI Class 150,300 | | DIN PN10 / 16,25 / 40 | | 组合 |
|---|
 | 扩展类型 | 冲洗类型 | 低压侧：
3英寸
高压侧：
4英寸 | 低压侧：
N / A
高压侧：
2英寸
4英寸
6英寸 | JIS 10K，20K | | ANSI 150＃，300＃ | | JPI Class 150,300 | | DIN PN10 / 16,25 / 40 |
| | | EJA118E 隔膜密封式差压变送器 | | M膜盒 | H膜盒 | | 测量范围 | | -100~100kPa | -500~500kPa | | | (-400~400inH2O) | (-2000~2000inH2O) | | 测量量程 | | 2.5~100kPa | 25~500kPa | | | (10~400inH2O) | (100~2000inH2O) | | 精度 | | ±0.2% | ±0.2% | | 防护等级 | | IP66/IP67，NEMA 4X | | | 防爆规格 | | NEPSI , FM，CENELEC ATEX，CSA，IECEx | | 输出信号 | | 4~20mA DC， BRAIN, HART/HART(1~5V DC)低功耗，FOUNDATION现场总线或PROFIBUS PA两线制数字通信 | | 电源 | | BRAIN和HART：10.5~42V DC(普通型和隔爆型） 10.5~32V DC（带避雷器） 10.5~30V DC(本安、n型，非易燃型) 数字通讯(BRAIN和HART: Z小16.6V DC） HART( 1~5V)：9~28V DC | | | Fieldbus: 9~32V DC (本安Entity模式：9~24V DC，本安FISCO模式：9~17.5V DC) | | 环境温度 | | -40~85℃ (-40~185℉) (普通型) | | | -30~60℃ (-22~140℉) (内藏显示表) | | | 环境温度必须在填充液工作温度范围内 | | 过程温度 | | -50~250℃ (-58~482℉) | | | 环境温度必须在填充液工作温度范围内 | | Z大工作压力 | 法兰额定压力 | | 安装 | | 变送器: 2-inch管安装 | | | 隔膜密封: 法兰安装 | | 法兰尺寸 | | 平法兰型: 3-inch(80mm)，2-inch(50mm), 1 1/2-inch(40mm) | | | 凸法兰型: 4-inch(100mm)，3-inch(80mm) | | | 组合型: | 凸法兰高压侧: 4-inch(100mm) | | | | 平法兰低压侧: 3-inch(80mm) | | 膜片材质 | | 316 SST 316LSST，哈氏合金C-276、钽、钛、镍、蒙乃尔 | | 法兰材质 | | S25C，304 SST，316 SST | | 外壳 | | 铸铝合金、抗腐蚀铸铝合金、ASTM CF－8M不锈钢 |
横河压差变送器使工厂运行得比较好。
横河电机带有DPharp数字传感器的差压变送器的主要在于提供所需的性能和设备智能，以深入地了解您的过程。
操作

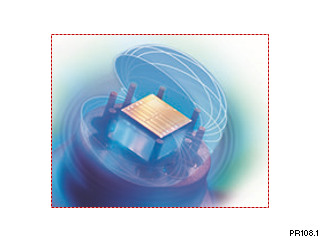

横河电机的DPharp数字传感器提供了竞争对手模拟传感器的性能和稳定性。DPharp采用新的IC芯片式设计和制造。模拟传感器基于较早的设计。虽然模拟传感器很好，但现代的DPharp传感器不能完成它们。带有DPharp数字传感器的横河变送器将为您提供所需的一致性。
|  |
 |

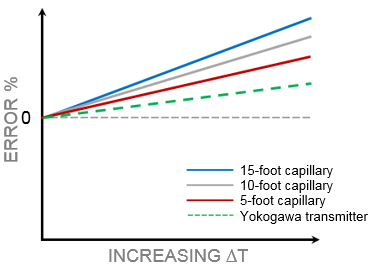

市场上的远程密封系统都使用填充液来将过程压力从远程隔膜密封“传输”到变送器中的压力传感器。填充流体变化的物理特性具有过程温度和环境温度变化，导致变送器测量不正确。这种效应在毛细血管越长时越差。关键是要滤除这种“噪音”，以获得一致的测量结果。横河电机有优良的设计，制造工艺和功能，可减少这种“噪音”。
|
|
信号特征描述是横河压力变送器上可用的通用功能。该功能用于补偿非线性应用中的模拟4到20 mA输出信号。这种应用包括罐式捆扎或流量测量; 但是，它可以用于压力输入和所需输出信号之间的关系已知的应用中。该功能可以使用10个点。 |  |
可靠性

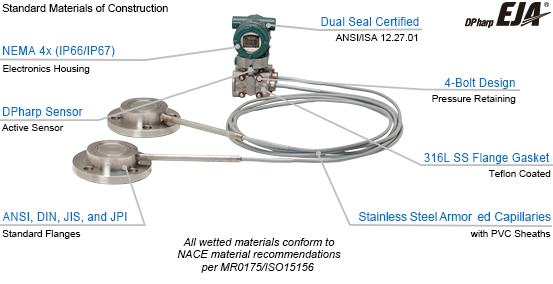

坚固的差压变送器可以帮助您的工厂减少故障。横河电机的DP变送器具有旨在让您的设备年限长的施工功能。四螺栓压力保持设计，Active DPharp传感器和符合ANSI / ISA 12.27.01的双重密封 - 不同的设计功能均可延长变送器的使用年限。
本质安全
横河压力变送器都经过IEC61508：2010第1部分到第7部分和IEC61511：2004第1部分到第3部分的设计。它们经认同适用于SIL 2安全应用中的单变送器，以及SIL 3安全应用中的双变送器，无选项需要。使用横河EJA-E变送器，您不需要维护两个单独的库存 - 一个用于生产应用，一个用于安全应用。
|
